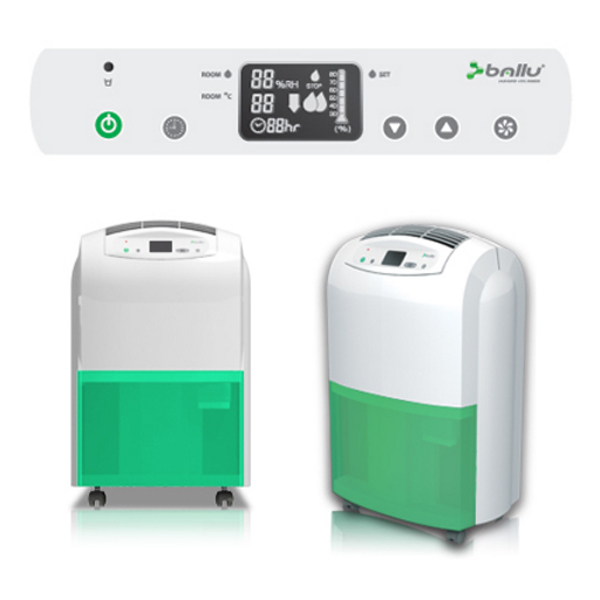

Инструкция на Осушители воздуха Ballu серии MDB. Производитель Ballu (Гонконг). Документы можно загрузить в формате pdf или открыть прямо. ОПИСАНИЕ УСТРОЙСТВА. Осушители воздуха серии DH разработаны для использования в местах, где требуется быстрое осушение воздуха. Осушители воздуха — широкий выбор на Яндекс.Маркете. Поиск по цене товара и рейтингу.

• Осушитель Воздуха Для Бассейна
• Осушители Воздуха Цена
• Осушитель Воздуха Бытовой

Устройство и ремонт осушителя воздуха своими руками Бытовой осушитель воздуха является переносным электроприбором, который предназначен для снижения и поддержания комфортной относительной влажности воздуха в помещениях дома или квартиры. Для быта обычно выпускаются осушители воздуха, работающие на принципе охлаждения воздуха и конденсации из него воды с помощью встроенного компрессора с испарителем, как в холодильниках. Поэтому они называются конденсационными.

Такие осушители обладают высокой производительностью и способны быстро создать и постоянно поддерживать в помещении комфортную для человека, домашних животных и имущества в пределах 40-60%. Устройство и принцип работы конденсационного осушителя воздуха Если из корпуса холодильника убрать шкаф для хранения продуктов с морозилкой, а все остальное разместить в отдельном корпусе, то получится конденсационный осушитель воздуха, который представлен на фотографии. Для ремонта осушителя воздуха нужно знать его устройство и принцип работы.

Рассмотрим устройство и принцип работы осушителя воздуха на примере немецкой модели «Kaut K20», схема которого приведена на чертеже. Влажный воздух из помещения через решетку на лицевой панели осушителя за счет вращения лопастей вентилятора всасывается в корпус осушителя.

Далее воздух проходит через теплообменник, в котором из него удаляется вода, проходит через фильтр и возвращается обратно в помещение уже сухим. Теплообменник состоит из двух зон – теплой и холодной.

Сначала влажный воздух попадает в нагретую зону теплообменника и подогревается. Далее проходит через холодную зону теплообменника и охлаждается. Так как разница температур между подогретым воздухом и холодной зоной теплообменника большая, то вода из воздуха осаждается на его ребрах (конденсируется) и по стенкам стекает в лоток для конденсата. Электрическая схема и принцип работы осушителя воздуха Осушитель воздуха к электрической сети переменного тока 220 В подключается с помощью типа С6.

Для индикации поступления питающего напряжения на схему осушителя на лицевой панели установлен индикатор, выполненный на неоновой лампочке HL1. При работе осушителя из воздуха удаляется вода, которая собирается в водосборном резервуаре объемом 5,5 л. Для исключения перелива воды в осушителе установлен датчик ее уровня S, который в случае наполнения резервуара отключает осушитель и включает неоновую лампочку-индикатор наполнения резервуара HL2, установленную на лицевой панели. Резисторы R1 и R2 служат для ограничения тока, протекающего через неоновые лампочки. Датчик уровня воды выполнен на механическом микропереключателе. Требуемый уровень влажности воздуха задается и поддерживается благодаря гиростату (Н) типа TW2001R-A, способного регулировать относительную влажность в диапазоне от 10% до 80%. Управление гиростатом осуществляется с помощью ручки, расположенной на лицевой панели осушителя.

При снижении относительной влажности до заданного уровня гиростат отключает подачу питающего напряжения на вентилятор и компрессор. Для обеспечения циркуляции воздуха через теплообменник служит вентилятора М, который имеет два режима скорости. При замкнутом выключателе I, питающее напряжение подается без ограничения и лопасти вентилятора вращаются с максимальной скоростью.

Для снижения уровня шума, например, при работе осушителя в ночное время, установлен токоограничивающий резистор R3, благодаря которому при размыкании выключателя I скорость лопастей снижается. Стоит заметить, что в таком режиме производительность осушителя тоже снижается. Для исключения образования ледяной шубы на теплообменнике в схеме имеется блок управления, а в теплообменник вмонтирован датчик температуры. Если температура охлаждающей секции теплообменника приближается к 0°С, то блок управления отключает компрессор на время, пока температура не повысится. Как работает компрессор в осушителе? Компрессор представляет собой герметичный металлический корпус цилиндрической формы.

В нем установлен электродвигатель с системой клапанов, которые при работе электродвигателя создают на выходе высокое давление. В качестве хладагента в компрессорах используется газ фреон или другие с подобными физическими характеристиками, например R134a. С выхода компрессора нагретый и принявший жидкое состояние от сжатия фреон по медной трубке, сначала проходит через зону теплообменника подогрева воздуха, где отдает свое тепло. Выходя из зоны подогрева, трубка сужается до внутреннего диаметра 0,6-0,8 мм, образуя капилляр длиной более полметра.

Далее трубка опять расширяется до прежнего диаметра. Выходя из капиллярной трубки фреон, направляется в охлаждающую зону теплообменника. Из-за большой разности диаметров трубок возникает перепад давления. В результате фреон вскипает и переходит в газообразное состояние, поглощая при этом большое количество тепла, которое отбирается от охлаждающей зоны теплообменника. После этого фреон возвращается в компрессор, где газ опять сжимается и направляется в теплообменник.

Пока включен электродвигатель компрессора циркуляция фреона через теплообменник будет происходить постоянно. По такому принципу работает компрессор в любом домашнем холодильнике, только нагревающаяся часть теплообменника устанавливается на задней стенке его шкафа, а охлаждающая (морозилка) внутри него. При ремонте осушителя воздуха и любых других электроприборов, включенных в бытовую сеть, следует соблюдать предельную осторожность. Прикосновение незащищенным участком тела человека к токоведущим проводам и деталям, находящимся под напряжением может нанести серьезный урон здоровью, вплоть до остановки сердца.

Не забывайте вынимать вилку осушителя из розетки! Ремонт осушителя воздуха своими руками Изучив принцип работы и электрическую схему осушителя воздуха можно приступать к его самостоятельному ремонту.

Первым делом нужно убедиться, что водосборный резервуар для воды не переполнен. Далее с помощью ручки гиростата выставить требуемый уровень влажности, например, установив указатель на цифру 6 (относительная влажность 60%). Кнопка переключения скорости вентилятора должна находиться в утопленном положении. Затем вставить вилку осушителя в розетку, должен загореться зеленый индикатор подключения к сети HL1 и не гореть красный индикатор переполнения резервуара HL2. Лопасти вентилятора должны завращаться и заработать компрессор.

Если осушитель воздуха находится в исправном состоянии, то через 5-10 минут работы из его задней решетки должен поступать холодный воздух, а в резервуаре появится вода. В противном случае осушитель неисправен и требуется его ремонт.

Поиск неисправности любого электроприбора всегда начинается с розетки, вилки и сетевого шнура. Если светится зеленый индикатор, то с этим все в порядке. В противном случае необходимо убедиться в исправности розетки, и сетевого шнура. Для проверки розетки достаточно вставить в нее вилку любого электроприбора, например, настольной лампы. Как разобрать осушитель воздуха Если осушитель не работает и светит красный индикатор, а в резервуаре воды нет, то, неисправность связана с микропереключателем S. Для его проверки и ремонта необходимо осушитель разобрать. Для того чтобы добраться до деталей и узлов осушителя необходимо снять переднюю и заднюю панели, и верхнюю крышку.

Разборку удобнее начинать с задней панели. Для этого нужно сначала выкрутить саморез, который удерживает панель со стороны дна. Затем выкрутить еще четыре самореза, расположенные непосредственно в потайных отверстиях панели и ее снять. Заодно стоит проверить состояние воздушного фильтра. Далее нужно отвинтить четыре винта в потайных отверстиях на передней панели и аккуратно снять ее, чтобы не повредить провода, идущие от органов управления.

После этого останется только раздвинуть нижние края П-образной крышки, и снять ее, сдвинув вверх. Теперь все узлы осушителя воздуха станут доступны для проверки и ремонта. На представленной фотографии нанесены надписи с указанием места нахождения всех основных узлов. Первым делом нужно внимательно осмотреть все разъемные соединения. На них не должно быть изменений цвета покрытий и почернений. Далее проверить надежность посадки разъемов на клеммы. Для этого нужно попробовать каждый из разъемов подергать, взявшись за него пальцами, разъемы на клеммах должны держаться намертво.

В случае, если разъем легко снялся, то нужно его поджать плоскогубцами. Проверка индикатора и датчика уровня воды резервуара В первую очередь необходимо убедиться, что толкатель датчика воды свободно перемещается. Для этого нужно надавить пальцем руки на черную клавишу, которая находится в верхнем правом углу отсека осушителя для резервуара воды. При нажатии и отпускании клавиша должна легко утапливаться и возвращаться в исходное положение. При этом должен раздаваться характерный щелчок работы микропереключателя. Индикатор красного цвета при нажатии на клавишу должен гаснуть, а при отпускании – загораться. Если что-то не так, то нужно снять датчик и выяснить, почему он не работает.

Датчик уровня воды установлен со стороны вентилятора и находится правее его гасящего сопротивления. Для того чтобы добраться до датчика достаточно открутить пару саморезов и разъединить две половинки корпуса, в котором микропереключатель установлен.

На фото переключатель голубого цвета. Далее нужно проверить работу самого микропереключателя. При нажиме на выступающий из него толкатель, он должен мягко со щелчком входить в корпус и возвращаться в исходное состояние при прекращении нажима. На последнем этапе проверки нужно с помощью мультиметра или тестера, включенного в режим измерения сопротивления, исправность внутренних контактов микропереключателя. Проверка исправности гиростата Если датчик уровня воды и сигнальный индикатор исправны, то следующим элементом, управляющим работой компрессора является гиростат типа TW2001R-A. Гиростат представляет собой металлическую коробку, в которой размещен датчик влажности, механически связанный с электрическими контактами. Это практически программируемый выключатель, замыкающий или размыкающий контакты при достижении заданного уровня влажности.

Для проверки гиростата достаточно выставить с помощью ручки на панели управления низкий уровень влажности и включить осушитель. Если лопасти вентилятора завращались, значит, гиростат работает нормально. Если вентилятор не заработал, то возможно он неисправен. Для проверки вентилятора надо закоротить выводы гиростата или подать напряжение питания непосредственно на выводы вентилятора, предварительно отключив их от схемы осушителя. Осушитель воздуха не будет работать, если не установлен резервуар для воды (будет гореть красный индикатор).

Чтобы заставить осушитель работать без установленного резервуара, нужно утопить клавишу датчика уровня воды и заклинить ее с помощью, например куска провода, как показано на фотографии. Проверка работы вентилятора При вращении лопастей вентилятора с недостаточной скоростью или остановкой охлаждающий теплообменник остынет до отрицательной температуры. Тогда блок управления отключит компрессор, и осушитель перестанет осушать воздух. Вентилятор может плохо вращаться из-за недостаточной смазки подшипников вала двигателя или неисправности обмоток. Для проверки смазки достаточно провернут лопасти рукой.

При достаточной смазке лопасти должны после воздействия некоторое время продолжать вращаться. Если лопасти вращаются туго и после воздействия не продолжают вращаться, то нужно смазать подшипники вентилятора через предусмотренные для этого отверстия в его корпусе.

Если такой возможности нет, то нужно будет разобрать двигатель, удалить старую застывшую смазку с помощью уайт-спирта и нанести свежую. Если неисправны обмотки, то двигатель придется заменить новым. Вентилятор может не работать из-за неисправности кнопки переключения режима его работы или токоограничивающего резистора (сопротивления), показанного на фотографии. При нажатии на кнопку переключения скорости вращения лопастей вентилятора, она должна зафиксироваться в нажатом состоянии и скорость вращения лопастей должна увеличиться. Если вентилятор работает при нажатой кнопке, а при отжатой лопасти не вращаются, то неисправен токоограничивающий резистор. Если кнопка не влияет на скорость, то она неисправна.

Как проверить работу компрессора осушителя воздуха Если проверка показала, что сетевой шнур, датчик уровня воды, гиростат и вентилятор исправны, то осталось проверить работоспособность блока управления и компрессора. Из этих двух узлов проще всего проверить компрессор, на этикетке которого написано, что он работает от переменного напряжения 220 В. Для проверки достаточно подать на его входные клеммы с помощью отдельного шнура с вилкой напряжение сети 220 В. Чтобы получить доступ к клеммам нужно с компрессора снять защитную пластмассовую крышку, для чего вставить и надавить в находящееся в ней сверху отверстие жало плоской отвертки. Защелка отойдет, и крышка легко снимется. К компрессору подключено три провода.

Провод желто - зеленого цвета является заземляющим, а по черному и синему проводам подается питающее напряжение. Поэтому нужно снять разъемы с этих контактов и подать на них 220 В. Если с компрессором все в порядке, то он заработает и через пару минут охлаждающая зона теплообменника станет холодной. В случае если двигатель компрессора работает, а температура теплообменнике не изменяется, значит, имеет место утечка фреона.

Если компрессор неисправен, то придется обратиться в сервис. В домашних условиях без специального оборудования отремонтировать компрессор самостоятельно домашнему мастеру не по силам. Проверка и ремонт блока управления Подача питающего напряжения непосредственно на компрессор показала его исправность. Непроверенным остался только блок управления и очевидно, что осушитель не работает из-за его неисправности.

На фотоснимке показан Блок управления осушителя воздуха Kaut K20. Он выполняет функцию отключения компрессора в случае приближения температуры охлаждающей зоны теплообменника к нулю. Таким образом, исключается нарушение работы осушителя из-за образования снежной шубы на теплообменнике. Для возможности поддержания заданной температуры охлаждающей зоны теплообменника между его ребер установлен терморезистор (термосопротивление), который на фотографии выделен, синим цветом. При изменении температуры величина его сопротивления изменяется. От терморезистора идут два провода, которые подключены с помощью разъемного соединения к Блоку управления. На фотографии отображено показание мультиметра при терморезистора при температуре 20°С.

Термосопротивление в ремонтируемом осушителе воздуха оказалось исправным. Для проверки исправности терморезистора нужно отсоединить разъем с идущими от него проводами от блока управления и прикоснувшись щупами мультиметра к контактам снятого разъема измерять величину сопротивления. Она должна быть около 10 кОм. Если сопротивление равно нулю, то имеется замыкание в проводах.

А если равно бесконечности, то либо провода в обрыве или неисправен терморезистор. Следовательно, неисправен сам Блок управления (БУ).

Для поиска неисправного элемента его надо снять. Сначала нужно отсоединить все разъемы с проводами от клемм БУ. Перед отсоединением разъемов не забудьте сфотографировать или зарисовать порядок их подключения. Блок управления к основанию осушителя крепится с помощью четырех пластиковых стоек. Для освобождения его нужно пинцетом сдавить выступающие над печатной платой части стоек, как показано на фотографии.

Внешний осмотр качества паек и внешнего вида радиоэлементов не выявил отклонений от нормы. Диода, выпрямительного моста и сопротивлений показала их исправность. Проверка резисторов и полупроводниковых приборов, установленных со стороны печатных проводников БУ, тоже не выявила неисправных деталей. Непроверенными остались только конденсаторы и микросхема, так как проверить их без выпаивания невозможно. Для дальнейшего поиска неисправности БУ решил запитать ее от отдельного источника постоянного тока, подав на выводы «плюс» и «минус» выпрямительного моста питающее напряжение 24 В.

Величина напряжения была выбрана исходя из напряжения питания реле, которое указано на его корпусе. Вместо терморезистора было подключено переменное сопротивление 15 кОм. Ток потребления составил около 10 мА, что свидетельствовало об отсутствии короткого замыкания в схеме. При изменении величины сопротивления реле срабатывало, что говорило о работоспособности запитанной напряжением электрической части схемы БУ. Стало очевидным, что в обрыве токоограничивающий конденсатор емкостью 0,68 мкФ.

Вы его видите на фотографии. Отказавший конденсатор был выпаян, а вместо него параллельно имевшихся под рукой два исправных емкостью 0,33 мкФ. При параллельном соединении конденсаторов полученная емкость равна сумме емкостей каждого из них. В результате получилось емкость 0,66 мкФ, что для замены отказавшего конденсатора вполне достаточно. Блок управления без закрепления был подключен к электрической схеме осушителя. Барановская грамматика английского языка ответы смотреть онлайн. При включении Осушитель воздуха он заработал. Осталось только правильно установить конденсаторы на печатную плату.

На печатной плате место для установки дополнительного конденсатора отсутствовало. Поэтому пришлось выпаять присоединенный параллельно конденсатору резистор и дополнительно в ней два отверстия, в которые и был установлен и запаян второй конденсатор. Выпаянный резистор был припаян непосредственно к выводам одного из конденсаторов.

Такая установка элементов гарантировала надежную работу осушителя воздуха. Отремонтированная своими руками плата Блока управления осушителя воздуха, была установлена и закреплена на штатных стойках.

Повторная проверка подтвердила исправную работу осушителя воздуха, через десять минут работы в лотке для сбора конденсата появилась вода. Ремонт индикатора подключения осушителя воздуха к сети Еще при первом подключении осушителя воздуха к бытовой сети было обнаружено, что верхний индикатор, который должен светиться при подключении вилки к розетке не светиться, хотя напряжение на него поступало, так как лопасти вентилятора вращались. Индикатор представлял собой не разборный пластмассовый цилиндр с двумя клеммами. Крепился индикатор на лицевой панели с помощью защелок. Для того чтобы добраться до источника света индикатора пришлось его пропилить по окружности с помощью ножовки по металлу и сломать в месте пропила. Оказалось, что внутри находиться неоновая лампочка, включенная последовательно с токоограничивающим резистором. Проверка резистора показала его исправность.

Следовательно, индикатор не работал из-за неисправной лампочки. Исправная неоновая лампочка зеленого цвета свечения с резистором была извлечена из выключателя от Пилота с разломанной клавишей.

Такие лампочки широко используются в качестве индикаторов во многих бытовых электроприборах, например в электрочайнике. Исправная лампочка была припаяна к выводам корпуса индикатора и проверена. Отломанная пластмассовая трубка индикатора была приклеена на место клеем Момент и дополнительно пластмасса была оплавлена с помощью паяльника. После установки индикатора на место и сборки корпуса ремонт осушителя воздуха своими руками был благополучно закончен.

Инструкция на осушитель Устройства, описанные в данной инструкции, называются «осушителями сжатого воздуха». Они разработаны для осушения потока «сжатого газа» Данные осушители оснащены холодильной системой для охлаждения сжатого воздуха до температуры, называемой «минимальной температурой под давлением» В большинстве устройств, газ для осушки - это «сжатый воздух», по этому данный термин будет использоваться даже в том случае, если газ не является «сжатым воздухом».

Кроме того, термин «давление» будет использоваться для обозначения относительного давления. Нижеследующие символы изображены на наклейках на устройстве, так же как и на размерных чертежах и холодильной системе в данной инструкции.

Значение символов: Данная инструкция обеспечивает пользователя, установщика и техника по обслуживанию и ремонту всей необходимой информацией для установки, настройки и эксплуатации осушителя и проведение ежедневного технического обслуживания для обеспечения максимального срока службы. Используйте только оригинальные запасные части при осуществлении работ по обслуживанию и ремонту. Чтобы получить ДОПОЛНИТЕЛЬНУЮ информацию, или ЗАПАСНЫЕ ЧАСТИ, свяжитесь с нашим торговым агентом, или обратитесь в ближайший сервисный цент и сообщите СЕРИЙНЫЙ НОМЕР и ТИП устройства, указанные в таблице данных, и на первой странице данного руководства. БЕЗОПАСНОСТЬ Данное устройство является безопасным, при условии его использования в тех целях, для которых оно было сконструировано, а также при его установке, запуске и обслуживании в соответствии с руководством.

Осушитель Воздуха Для Бассейна

Устройство содержит электрические компоненты, работающие от сетевого напряжения, а так же движущиеся части, такие как лопасти. Поэтому устройство должно быть отключено от сети перед его вскрытием.

Все ремонтные работы, требующие вскрытия устройства, должны выполняться специалистом или человеком, знающим о всех мерах предосторожности, при возможности под руководством квалифицированного специалиста. 2.1 Общая информация Пользователь должен убедиться, что весь персонал, работающий с осушителем и вспомогательным оборудованием ознакомился и понял все предостережения, запреты и примечания в данном руководстве и на самом устройстве. Если пользователь применяет не предусмотренные методы работы или устройства, он должен убедиться в том, что осушитель или вспомогательное оборудование не будут повреждены, и не будет угрозы людям или имуществу. 2.2 Общие меры безопасности 2.2.1 Сжатые газы для осушки. Сжатые газы для осушки должны быть совместимы с материалами, из которых изготовлено устройство (углеродистая сталь, чугун, медь и её сплавы), и могут быть, например, воздухом, азотом, аргоном, гелием. В любом случае, они не должны вызывать коррозию, опасную для сосудов давления и приводить к пожару при утечке. 2.2.2 Меры предосторожности при установке и эксплуатации Перед подсоединением к электрической сети, изучите Раздел 4 «Установка» и схемы электрических соединений.

Все трубные соединения должны быть окрашены или четко обозначены в соответствии с местными правилами безопасности. Запрещается удалять и изменять устройства защиты, защитные кожухи и изоляционные материалы, предназначенные для устройства или вспомогательного оборудования. Устройство и вспомогательное оборудование должны быть заземлены и защищены предохранителями от коротких замыканий и перегрузок. При включенной сети, в электрической цепи находится опасное для жизни напряжение, по этому следует принимать все меры предосторожности при работе с электрооборудованием. Не вскрывать электрические панели под напряжением, если это не требуется для проверок, измерений и регулировок. Данные виды работ должны выполняться только квалифицированным электриком, имеющим все необходимые инструменты и средства защиты против поражения электрическим током. 2.3 Газообразный хладагент В данных осушителях в качестве охладителя используется только R134a При хранении и работе с цилиндрами с хладагентом, необходимо соблюдать заводские инструкции требования безопасности.

ОПИСАНИЕ 3.1 Принцип работы Хладагент уменьшает температуру «термальной массы», через которую проходит влажный сжатый воздух для Осушки при охлаждении воздуха водяные пары сгущаются, затем отделяются и стекают. Температура термальной массы контролируется электронной панелью, которая останавливает компрессор при достижении заданного значения.

УСТАНОВКА Перед установкой и работой с осушителями, убедитесь, что весь персонал ознакомился с Разделом 2 «Безопасность» данного руководства. 4.1 Расположение 1. Необходимо устанавливать в хорошо проветриваемом месте с чистым воздухом, без огнеопасных газов и растворителей.

Будьте осторожны при установке осушителя в местах с низкой температурой. Не допускайте застывания слитого конденсата в дренажной системе. Минимальная температура воздуха для работы осушителя указана в таблице, прилагаемой к устройству.

Может быть установлен на любой устойчивой и ровной поверхности. Оставьте свободное пространство вокруг устройства, как показано на рисунках, для выполнения работ по обслуживанию и обеспечения свободного тока холодного воздуха через конденсатор холодильной машины. Расположите осушитель так, чтобы охлаждающий воздух не циркулировал во входных вентиляционных решетках. Убедитесь, что на осушитель не воздействует горячий воздух из компрессора, доохладителя или других частей оборудования. Расположение осушителя в системе сжатого воздуха зависит от того, как воздух используется (см.

Установите осушитель после резервуара, если компрессор работает с перерывами и максимальное использование воздуха не превышает использование воздуха компрессором (наиболее частый случай). Установите осушитель перед резервуаром, если резервуар сконструирован для больших поступлений воздуха, что может означать большее поступление воздуха за раз, чем максимальный выход компрессора. 4.2 Трубные соединения (см.

Схему установки) 1. Соединения для подачи и выпуска воздуха из устройства четко обозначены (см.

Раздел 1 «Общие сведения»). Трубы и соединения должны быть соответствующего размера и выдерживать рабочее давление.

Не забудьте убрать заглушки из соединений, и позаботьтесь о том, чтобы стружка, куски металла и другие твердые частицы не попали в осушитель во время установки, так как они могут засорить фильтр, или заблокировать выпускной клапан. Все трубы должны быть хорошо зафиксированы. Не сильно зафиксированные соединения рекомендуется оставлять только для предотвращения давления в трубах и передачи вибраций. Подсоедините трубу подачи конденсата к месту для соединения. Труба подачи конденсата осушителя не должна быть подсоединена к другому оборудованию; лучше всего, если он будет подаваться в открытую воронку.

Слив конденсата не должен осуществляться в сточные воды, так как он может содержать нефть. Для сбора сливаемой нефти должен использоваться сепаратор для разделения нефти и воды.

Префильтр должен устанавливаться перед осушителем, при необходимости с фильтром для отделения нефти. Установите двухпозиционный вентиль на впускное отверстие для отсоединения осушителя при необходимости. Установите подходящий по размеру предохранительный клапан перед этим вентилем. Обводная линия с двухпозиционным вентилем должна быть установлена таким образом, чтобы обеспечить доступ для обслуживания устройства, не прерывая поступление сжатого воздуха. Трубы или другие части, нагревающиеся до температуры выше 60 C (140 F), которые могут задеть члены персонала, должны быть ограждены. Для обеспечения выхода сжатого воздуха из осушителя до начала работ по обслуживанию и ремонту, следует установить небольшой выпускной клапан на трубах между осушителем и одним из двухпозиционных вентилей.

4.3 Электрические соединения Устройство должно быть подсоединено к электросети в соответствии с законами и постановлениями страны установки. Напряжение, частота и число фаз должны соответствовать данным, обозначенным в таблице данных устройства. Если не оговорено противное, допустимое отклонение частоты равно +/-1% от номинального значения (+/-2 для коротких периодов) Подсоединение к электросети: 1.

Подсоедините устройство ( - знак на па панели) к системе заземления здания. Установите автоматическое отключение в случае нарушения изоляции (защита против контакта через стенку в соответствии с IEC 364) с помощью выключателя остаточных токов (обычно с номинальным током 0.03 А). Обеспечьте защиту от постоянного тока IP2X или IPXXB перед кабелем питания. Установите устройство, защищающее кабель питания, или кабель, поставляемый с осушителем от перенапряжения (короткого замыкания) (см.

Обозначение на электросхеме) перед кабелем питания. Используйте кабели, выдерживающие максимальное необходимое напряжение и температуру воздуха, в соответствии с выбранным типом установки (IEC 364-5-523) (см. Обозначение на электросхеме). ЗАПУСК Перед запуском и работой с осушителями, убедитесь, что весь персонал ознакомился с Разделом 2 «Безопасность» данного руководства.

Убедитесь в том, что двухпозиционные вентили закрыты, а обводной вентиль открыт. Если устройство оснащено «автоматической» системой подачи конденсата, убедитесь в том, что она правильно установлена.

Модели воздушного конденсатора: Убедитесь, что температура воздуха в пределах норм, обозначенных на панели устройства. Модели водяного конденсатора: Откройте вентиль подачи воды Откройте вентиль выпуска воды Проверьте, напор в осушителе (разность в давлении между подачей и выпуском охлаждающей воды) должен быть от 1 до 1,5 бар (14,5 - 21,75 psi) 5. Убедитесь, что основной выключатель на панели осушителя в позиции «О» 6. Оснастите осушитель средством защиты линии.

Как выполнить тюнинг Фольксваген Т4 – идеи для внешнего тюнинга Микроавтобус Фольксваген Т4 получил пропорциональные формы кузова, именно поэтому они привлекают многих автолюбителей до сегодня. Ремонт фольксваген т4 своими руками.

Осушители Воздуха Цена

Установите основной выключатель в позицию «I» 8. Когда устройство включено, один из индикаторов на табло загорится (см. Раздел 7 «Электронное управление») 9.

После включения электронного табло (см. Раздел 6.4 «включение устройства») и установленной задержки, холодильный компрессор начнет работать в течение нескольких минут. Модели воздушного конденсатора: В моделях без выключателя давления вентилятора, вентилятор начинает работу вместе с компрессором.

В моделях с выключателем давления вентилятора, вентилятор начинает работать, когда давление конденсации охладителя достигает уровня отключения, и останавливается, когда давление возвращается к параметрам отпускания. Чисто тело инструкция. В трехфазных моделях, убедитесь, что лопасти вращаются в нужном направлении. Охлаждающий воздух должен входить в осушитель через решетку возле конденсатора. При необходимости, переставьте две фазы, чтобы изменить направление вращения.

Модели водяных конденсаторов Убедитесь, что температура охлаждающей воды в пределах норм, указанных в таблице параметров. Отрегулируйте вентиль водяного давления. Убедитесь, что компрессор останавливается, когда термальная масса достигает установленной температуры. Медленно откройте входной вентиль осушителя для повышения давления. Медленно откройте выходной вентиль осушителя 15. Закройте обводной вентиль 16. Убедитесь в том, что температура поступающего сжатого воздуха на уровне, или ниже температуры, для которой был выбран осушитель.

С потоком сжатого воздуха, температура конденсации должны быть между 0 С (32F)и 4 С (39F) Недолгие отклонения от данной норма могут происходить при больших колебаниях потока воздуха, без прерывания работы осушителя. Нажмите кнопку ручной проверки подачи конденсата и убедитесь, что электромагнитный вентиль подачи открывается. Если на устройстве установлена временная система подачи конденсата, убедитесь что электромагнитный вентиль снова открывается после временной задержки. Если на устройстве установлена «автоматическая» система подачи конденсата, убедитесь, что она работает правильно. Теперь осушитель готов к нормальной работе. ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ 6.1.

Пользовательский интерфейс 6.1.1 Дисплей Дисплей состоит из 3-х областей: Верхний левый угол Обычно здесь отображается температура, определенная датчиком Pb1 Если нажата кнопка, отображается уровень измерения датчиками Pb2 и Pb3. В устройствах с одной термальной массой, модели от DE095HP - DE235HP, датчик Pb1 измеряет температуру термальной массы, датчик Pb2 измеряет температуру входящего сжатого воздуха (см Раздел 6.9) Нижний левый угол Здесь отображается температура, определенная датчиком Pb3 В устройствах с одной термальной массой, модели от DE095HP - DE235HP, проба Pb3 определяет температуру исходящего сжатого воздуха. Правая часть экрана Сигнальные значки (см. Раздел 6.2.1) 6.2.

Изображения на дисплее во время сигналов Во время нормальной работы, при срабатывании сигнала, в нижней части дисплея загорается код сигнала, чередующийся с измеренной температурой. Также, соответствующий значок начинает мерцать. 6.2.1 Сигнальные значки Существует три вида сигнальных значков: Общий сигнализатор Сигнализатор высокого давления Сигнализатор низкого давления 6.3 Программирование с клавиатуры Параметры электронного контроля разделены на группы по двум уровням: 1. ПОЛЬЗОВАТЕЛЬ (Pr1) 2. ЗАВОД (Pr2) Уровень ПОЛЬЗОВАТЕЛЯ дает доступ к пользовательским параметрам, уровень ЗАВОДА (защищен паролем) дает доступ к параметрам настройки устройства, принятым на заводе. Доступ будет только у уполномоченного персонала Параметры сгруппированы в меню.

Меню «ALL» отображает все параметры без группировки. 6.3.1 Доступ к параметрам «Pr1» Для входа в меню параметра «Pr1» (пользователь): 1. Нажмите и держите кнопки + в течение нескольких секунд 2. Символы и начнут мерцать и в верхней части дисплея появится «ALL» 3. Выбирайте различные группы с помощью кнопок или 4. После выбора меню, нажмите кнопку: устройство покажет знак и номер первого параметра в меню.

6.4 Включение устройства Включите устройство при помощи главного выключателя Иконка дежурного режима загорится, означая, что устройство и электронный контроль готовы к работе. Нажатие и удержание кнопки в течение двух секунд включает устройство. Символ мерцает в течение 5 секунд, затем загорается. Если датчики, контролирующие устройство не подсоединены, или повреждены, загорится соответствующий сигнализатор Однако, будет возможно программировать электронный контроль. 6.5 Включение дежурного режима Во время работы, нажмите и удерживайте кнопку в течение 2 секунд, для перехода в дежурный режим. Загорится значок.

Во время дежурного режима устройство включено в сеть. При необходимости работ по обслуживанию и ремонту, важно отключить устройство от электрической сети. Также, во время дежурного режима, контроллер позволяет 1. Отображать измеренные величины 2. Управлять тревожной ситуацией отображением на экране и сигнализированием.

Перед отсоединением устройства от электросети, рекомендуется перейти в дежурный режим, во избежание новых включений без проведения стартовых операций (см. Также Раздел 4) РУКОВОДСТВО ПО ЭКСТПЛУАТАЦИИ 6.6 Меню функций Вход в меню функций позволяет: 1. Отображать и сбрасывать сигнализаторы 2. Загружать параметры из устройства в переключатель. Отображать историю сигналов. 6.6.1 Вход в меню функций Для входа в режим функций нажмите и отпустите кнопку.

Для подтверждения доступа загорится значок 6.6.2 Выход из меню функций Для выхода из меню функций нажмите и отпустите кнопку или подождите 15 секунд. Значок для подтверждения выхода. 6.7 Сигнализаторы 6.7.1 Просмотреть или сбросить сигнализатор 1. Нажмите кнопку для входа в меню функций 2. С помощью кнопок или выберите функцию 'ALrM' 3. Нажмите, код сигнала появится в нижней части дисплея. Если сигнал можно сбросить, значок 'rSt' появится в верхней части дисплея, если нельзя, появится 'NO' 5.

Используйте или для выбора сигнала. Чтобы сбросить сигнал и перейти к следующему, выберите 'rSt' и нажмите.

Для выхода нажмите и отпустите кнопку или подождите 15 секунд. 6.7.2 Просмотреть историю сигналов 1. Нажмите кнопку для входа в меню функций 2. С помощью кнопок или выберите функцию 'ALOG' 3. Нажмите: в нижней части дисплея появится код сигнала, в верхней - порядковый номер. Используйте или для выбора сигнала из истории.

Для выхода из функции 'ALOG' и возвращения в обычный режим, нажмите и отпустите кнопку или подождите 15 секунд. ПРИМЕЧАНИЕ В памяти может содержаться до 50 сигналов, новый сигнал удалит из памяти самый старый. Сигналы отображаются в порядке возрастания, от самого старого к самому последнему. 6.8 Другие функции клавиатуры 6.8.1 Просмотреть заданные параметры. Нажмите кнопку: в верхней части дисплея появится заданный параметр.

6.8.2 Изменить заданный параметр 1. Удерживайте кнопку в течение трех секунд 2.

Появится значение заданного параметра. Используйте или для изменения значения параметра.

Чтобы запомнить новое значение нажмите или подождите выхода из функции программирования. 6.9 Операции Существует два вида устройств: с одной термальной массой (модели DE095HP - DE235HP) с одним датчиком терморегуляции. С двумя термальными массами (не доступно) с двумя датчиками терморегуляции. 6.10 Управление подачей конденсата Электронное управление позволяет выбрать два разных способа управления реле подачи конденсата (Реле №4) 1. Всегда под напряжением Разные методы установлены в соответствии с характеристиками устройства, изменяющими значение параметра CF28 (см. Раздел 6.11.2) В обоих случаях, при подаче конденсата загорается символ Также, при срабатывании сигнализатора, реле подачи конденсата продолжает работать, как установлено заранее.

6.10.1 Временное управление Эти настройки необходимы, если в устройстве установлен электромагнитный вентиль подачи конденсата (система временной подачи) Для управления реле подачи конденсата (временная подача) необходимо установить параметр CF28 равным 1 Реле циклически переключается в ON и OFF, которые могут быть установлены параметрами CF29 и CF30 При включении устройства, время ON реле подачи конденсата меняется до значения, установленного параметром CF29, и, при следующем перезапуске, цикл всегда будет перезапускаться с ON. Следующий рисунок объясняет временной принцип работы реле подачи конденсата: Во время работы устройства возможна ручная проверка работы реле подачи конденсата (см. Раздел 6.10.3 «Тест работы подачи конденсата) Ручное включение не изменяет времени включения ON и выключения OFF 6.10.2 Всегда под напряжением Эти настройки необходимы, если на устройстве установлена «автоматическая» система подачи конденсата Для управления реле подачи конденсата в соответствии с принципом «всегда под напряжением», необходимо установить параметр CF28 равным 0. Когда устройство включено, реле находится под напряжением и символ горит Это позволяет непрерывно питать автоматическую систему подачи конденсата, установленную на устройстве. 6.10.3 Тест работы подачи конденсата Если удерживать кнопку в течение 2 секунд во время работы устройства, реле подачи конденсата включается, и загорится символ, означающий что вентиль работает. Данная операция возможна только с временным управлением подачи конденсата (CF28 =1, см. Раздел 6.10.1)для подтверждения правильности работы.

СИСТЕМА ПОДАЧИ КОНДЕНСАТА Каждое устройство оснащено временной или автоматической системы подачи конденсата в зависимости от заказанных функций. Временной слив конденсата автоматически контролируется электронной панелью, с которой так же можно установить интервалы подачи конденсата (см. «Электронный контроль).

Автоматический слив конденсата обеспечивается электронной системой контроля уровня конденсата с двухуровневым емкостным датчиком. Когда уровень конденсата достигает верхнего предела датчика, электромагнитный вентиль начинает работать для слива конденсата. Когда уровень конденсата опускается до нижнего предела датчика, вентиль отключается, чтобы прекратить слив конденсата.

Осушитель Воздуха Бытовой

7.1 Временной слив конденсата Временная подача конденсата должна быть тщательно проверена и отрегулирована, чтобы предотвратить оседания конденсата вместе с потоком воздуха в распределительной сети. 7.2 Автоматическая систем слива конденсата Автоматический слив конденсата поставляется в картонной коробке, расположенной снизу в устройстве и должен быть обязательно установлен. Он уже подсоединен к устройству и готов к работе. Перед включением устройства, установите слив как показано на схемах в конце данного руководства Перед установкой, удалите защитную крышку с термоизолированных труб в нижней части устройства. Сливные соединения находятся в нейлоновых упаковках, прикрепленных к термоизолированным трубам слива. Различные соединения должны производиться с использованием смазки и термической изоляции.

Руководство по обслуживанию и работе электронного слива содержится в коробке.
